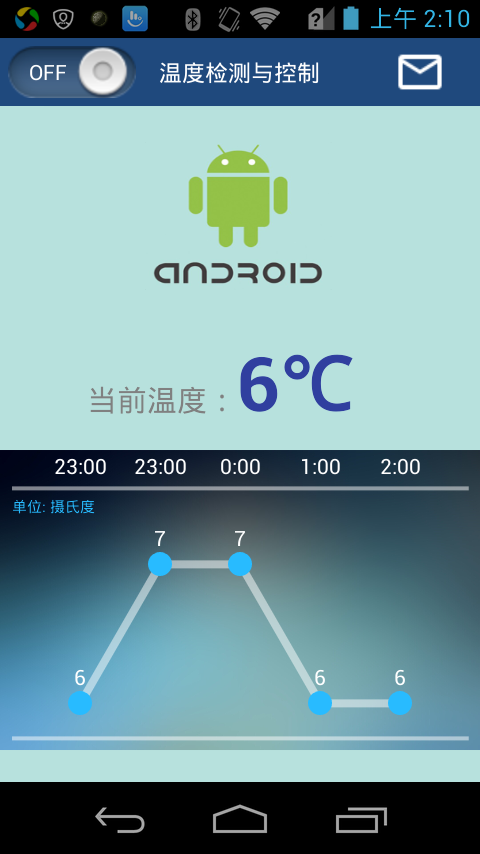

android仿墨迹天气折线图



控件已经整合 这是源码 放入工程xxx.MychartView

package com.example.paintproject;

import java.util.ArrayList;

import android.annotation.SuppressLint;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Point;
import android.graphics.Paint.Style;
import android.util.AttributeSet;
import android.view.View;

@SuppressLint("ViewConstructor")
public class MyChartView extends View
{
	private ArrayList<MyChartItem> items;
	private String unit;
	private String yFormat = "0.#";

	private Context context;

	public void SetTuView(ArrayList<MyChartItem> list, String unitInfo)
	{
		this.items = list;
		this.unit = unitInfo;
	}

	public MyChartView(Context ct)
	{
		super(ct);
		this.context = ct;
	}

	public MyChartView(Context ct, AttributeSet attrs)
	{
		super(ct, attrs);
		this.context = ct;
	}

	public MyChartView(Context ct, AttributeSet attrs, int defStyle)
	{
		super(ct, attrs, defStyle);
		this.context = ct;
	}

	@SuppressLint("DrawAllocation")
	@Override
	protected void onDraw(Canvas canvas)
	{
		super.onDraw(canvas);

		if (items == null)
		{
			return;
		}

		int height = getHeight();
		int width = getWidth();

		int split = dip2px(context, 8);
		int marginl = width / 12;
		int margint = dip2px(context, 60);
		int margint2 = dip2px(context, 25);
		int bheight = height - margint - 2 * split;

		Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);
		paint.setColor(Color.parseColor("#7fffffff"));
		paint.setStrokeWidth(4);
		paint.setStyle(Style.STROKE);
		canvas.drawLine(split, margint2, width - split, margint2, paint);
		canvas.drawLine(split, height - split, width - split, height - split, paint);

		// 画单位
		Paint p = new Paint();
		p.setAlpha(0x0000ff);
		p.setTextSize(sp2px(context, 10));
		p.setColor(Color.parseColor("#28bbff"));
		canvas.drawText(unit, split, margint2 + split * 2, p);

		// 画X坐标
		ArrayList<Integer> xlist = new ArrayList<Integer>();
		paint.setColor(Color.GRAY);
		for (int i = 0; i < items.size(); i++)
		{
			int span = (width - 2 * marginl) / items.size();
			int x = marginl + span / 2 + span * i;
			xlist.add(x);
			drawText(items.get(i).getX(), x, split * 2, canvas);
		}

		float max = Float.MIN_VALUE;
		float min = Float.MAX_VALUE;
		for (int i = 0; i < items.size(); i++)
		{
			float y = items.get(i).getY();
			if (y > max)
			{
				max = y;
			}
			if (y < min)
			{
				min = y;
			}
		}

		float span = max - min;
		if (span == 0)
		{
			span = 6.0f;
		}
		max = max + span / 6.0f;
		min = min - span / 6.0f;

		// 获取点集合
		Point[] mPoints = getPoints(xlist, max, min, bheight, margint);

		// 画线
		paint.setColor(Color.parseColor("#7fffffff"));
		paint.setStyle(Style.STROKE);
		paint.setStrokeWidth(8);
		drawLine(mPoints, canvas, paint);

		// 画点
		paint.setColor(Color.parseColor("#28bbff"));
		paint.setStyle(Style.FILL);
		for (int i = 0; i < mPoints.length; i++)
		{
			canvas.drawCircle(mPoints[i].x, mPoints[i].y, 12, paint);
			String yText = new java.text.DecimalFormat(yFormat).format(items.get(i).getY());
			drawText(yText, mPoints[i].x, mPoints[i].y - dip2px(context, 12), canvas);
		}
	}

	private Point[] getPoints(ArrayList<Integer> xlist, float max, float min, int h, int top)
	{
		Point[] points = new Point[items.size()];
		for (int i = 0; i < items.size(); i++)
		{
			int ph = top + h - (int) (h * ((items.get(i).getY() - min) / (max - min)));
			points[i] = new Point(xlist.get(i), ph);
		}
		return points;
	}

	private void drawLine(Point[] ps, Canvas canvas, Paint paint)
	{
		Point startp = new Point();
		Point endp = new Point();
		for (int i = 0; i < ps.length - 1; i++)
		{
			startp = ps[i];
			endp = ps[i + 1];
			canvas.drawLine(startp.x, startp.y, endp.x, endp.y, paint);
		}
	}

	private void drawText(String text, int x, int y, Canvas canvas)
	{
		Paint p = new Paint();
		p.setAlpha(0x0000ff);
		p.setTextSize(sp2px(context, 14));
		p.setTextAlign(Paint.Align.CENTER);
		p.setColor(Color.WHITE);
		canvas.drawText(text, x, y, p);
	}

	public ArrayList<MyChartItem> getItems()
	{
		return items;
	}

	public void setItems(ArrayList<MyChartItem> items)
	{
		this.items = items;
	}

	public String getyFormat()
	{
		return yFormat;
	}

	public void setyFormat(String yFormat)
	{
		this.yFormat = yFormat;
	}

	public int sp2px(Context context, float spValue)
	{
		final float fontScale = context.getResources().getDisplayMetrics().scaledDensity;
		return (int) (spValue * fontScale + 0.5f);
	}

	public int dip2px(Context context, float dpValue)
	{
		final float scale = context.getResources().getDisplayMetrics().density;
		return (int) (dpValue * scale + 0.5f);
	}
}

源码2

package com.example.paintproject;

public class MyChartItem
{
	private String x;
	private float y;

	public MyChartItem(String vx, float vy)
	{
		this.x = vx;
		this.y = vy;
	}

	public String getX()
	{
		return x;
	}

	public void setX(String x)
	{
		this.x = x;
	}

	public float getY()
	{
		return y;
	}

	public void setY(float y)
	{
		this.y = y;
	}
}

Mainactivity

package com.example.paintproject;

import java.util.ArrayList;

import android.os.Bundle;
import android.os.Handler;
import android.app.Activity;

public class MainActivity extends Activity
{
	private MyView paintView;
	ArrayList<MyChartItem> list = new ArrayList<MyChartItem>();
	Handler mHandler = new Handler();
	Runnable runnable = new Runnable()
	{

		@Override
		public void run()
		{
			addNewTemp((MyChartView) findViewById(R.id.chart1), "14:00", 8.0f);
		}
	};

	public void onCreate(Bundle savedInstanceState)
	{

		super.onCreate(savedInstanceState);
		// paintView = new MyView(this, null);
		setContentView(R.layout.activity_main);
		loadChart();
//		new Thread(new Runnable()
//		{
//
//			@Override
//			public void run()
//			{
//				try
//				{
//					Thread.sleep(3000);
//					mHandler.post(runnable);
//				} catch (InterruptedException e)
//				{
//					// TODO Auto-generated catch block
//					e.printStackTrace();
//				}
//
//			}
//		}).start();
	}

	private void loadChart()
	{
		list.add(new MyChartItem("9:00", 9.0f));
		list.add(new MyChartItem("10:00", 10.0f));
		list.add(new MyChartItem("11:00", 14.0f));
		list.add(new MyChartItem("12:00", 9.0f));
		list.add(new MyChartItem("13:00", 8.0f));

		MyChartView tu = (MyChartView) findViewById(R.id.chart1);
		tu.SetTuView(list, "单位: 摄氏度");

	}

	private void loadChart2()
	{
		list.remove(0);
		list.add(new MyChartItem("14:00", 8.0f));

		MyChartView tu = (MyChartView) findViewById(R.id.chart1);
		tu.SetTuView(list, "单位: 摄氏度");
		tu.invalidate();
	}

	private void addNewTemp(MyChartView myChartView, String t, Float temp)
	{
		list.remove(0);
		list.add(new MyChartItem(t, temp));

		myChartView.SetTuView(list, "单位: 摄氏度");
		myChartView.invalidate();
	}
}

xml

  <com.example.paintproject.MyChartView
        android:id="@+id/chart1"
        android:layout_width="wrap_content"
        android:layout_height="200dp" />

那个背景~

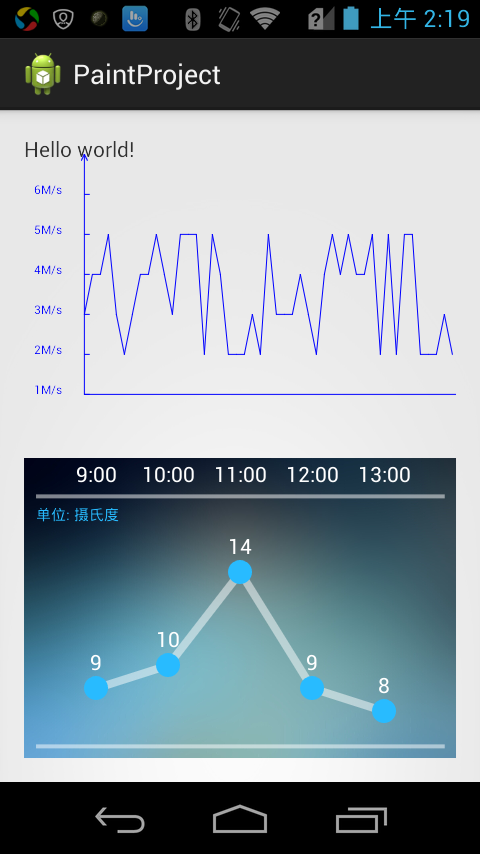

还有一种普通折线图

view源码

package com.example.paintproject;

import java.util.ArrayList;
import java.util.List;
import java.util.Random;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.os.Handler;
import android.os.Message;
import android.util.AttributeSet;
import android.view.View;

public class MyView extends View
{
	private int XPoint = 60; // 原点的X坐标
	private int YPoint = 260; // 原点的y坐标
	private int XScale = 8; // x的刻度长度
	private int YScale = 40; // y的刻度长度
	private int XLength = 380; // x轴的长度
	private int YLength = 240; // y轴的长度

	private int MaxDataSize = XLength / XScale; // 刷新一次画面最多显示的点数
	private List<Integer> data = new ArrayList<Integer>();

	private String[] YLabel = new String[YLength / YScale];
	private Handler handler = new Handler()
	{
		public void handleMessage(Message msg)
		{
			if (msg.what == 0x1234)
			{
				MyView.this.invalidate();
			}
		};
	};

	public MyView(Context context, AttributeSet attrs)
	{
		super(context, attrs);
		for (int i = 0; i < YLabel.length; i++)
		{
			YLabel[i] = (i + 1) + "M/s"; // 刻度
		}
		new Thread(new Runnable()
		{

			@Override
			public void run()
			{
				while (true)
				{
					try
					{
						Thread.sleep(1000);
					} catch (InterruptedException e)
					{
						e.printStackTrace();
					}
					if (data.size() >= MaxDataSize)
					{
						data.remove(0); // 刷新
					}
					data.add(new Random().nextInt(4) + 1);
					handler.sendEmptyMessage(0x1234);
				}
			}
		}).start();
	}

	@Override
	protected void onDraw(Canvas canvas)
	{
		super.onDraw(canvas);
		Paint paint = new Paint(); // 画笔
		paint.setStyle(Paint.Style.STROKE);
		paint.setAntiAlias(true); // 去锯齿
		paint.setColor(Color.BLUE);

		// 画Y轴
		canvas.drawLine(XPoint, YPoint - YLength, XPoint, YPoint, paint); // 首尾两点确定一条直线

		// Y轴箭头
		canvas.drawLine(XPoint, YPoint - YLength, XPoint - 3, YPoint - YLength + 6, paint); // 箭头
		canvas.drawLine(XPoint, YPoint - YLength, XPoint + 3, YPoint - YLength + 6, paint);

		// 添加刻度和文字
		for (int i = 0; i * YScale < YLength; i++)
		{
			canvas.drawLine(XPoint, YPoint - i * YScale, XPoint + 5, YPoint - i * YScale, paint); // 刻度

			canvas.drawText(YLabel[i], XPoint - 50, YPoint - i * YScale, paint);// 文字
		}

		// 画X轴
		canvas.drawLine(XPoint, YPoint, XPoint + XLength, YPoint, paint);

		// X轴箭头
		canvas.drawLine(XPoint + XLength, YPoint, XPoint + XLength - 6, YPoint + 3, paint); // 箭头
		canvas.drawLine(XPoint + XLength, YPoint, XPoint + XLength - 6, YPoint - 3, paint);
		System.out.println("Data.size = " + data.size());
		if (data.size() > 1)
		{
			for (int i = 1; i < data.size(); i++)
			{
				canvas.drawLine(XPoint + (i - 1) * XScale, YPoint - data.get(i - 1) * YScale,
						XPoint + i * XScale, YPoint - data.get(i) * YScale, paint);
			}
		}
	}
}

xml

    <com.example.paintproject.MyView
        android:id="@+id/myview"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

代码下载链接 登录回复可见~

Please login to view.请登录查看。

码字很辛苦,转载请注明来自徐霁的博客《android仿墨迹天气折线图》
